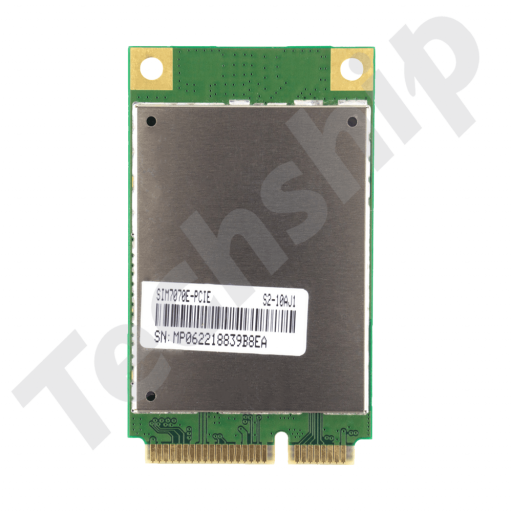

SIMCom SIM7070E (RT) Cat-M1/NB2 mPCIe

Article Number: 11597
Brand: SIMCom
Supplier number: S2-10AJ1-Z30ZF

SIMCom SIM7070E is a Multi-Band CAT-M/NB-IoT (NB2) module solution in a mPCIe format for the European market.
It has strong extension capability with rich interfaces including UART, GPIO etc.

It is designed for applications that need low latency, low throughput data communication in a variety of radio propagation conditions. It is ideally suited for M2M applications, such as metering, asset tracking, remote monitoring, E-health etc.

Key Benefits
● With Power Save Mode(PSM) and Extended Discontinuous Reception (eDRX), SIM7070 can extend battery life up to 10 years
● CAT-M, NB-IoT , GPRS triple mode
● The package of SIM7070E is compatible with SIM7000/SIM800F/SIM900

Note This version includes support for B87 & B88

End-of-life

This product has reached
end-of-life and can not be
ordered any more.

Quantity Price

No prices available

For more information
please contact us at
sales-americas@techship.com

For larger quantities and complete pricing, please sign in or register

Do you need offline data on this product?

Download datasheet

Subscribe to stay up to date with the latest about this product.

Subscribe to updates
Region
Europe
Australia
Primary Technology
eMTC (Cat-M1)
NB-IoT (NB2)
Fallback
2G
Form Factor
mPCIe
LTE Bands
B1 (FDD 2100)
B2 (FDD 1900)
B3 (FDD 1800)
B4 (FDD 1700 / AWS)
B5 (FDD 850)
B8 (FDD 900)
B12 (FDD 700ac)
B13 (FDD 700c)
B14 (FDD 700PS)
B18 (FDD 800)
B19 (FDD 800)
B20 (FDD 800DD)
B25 (FDD 1900)
B26 (FDD 850)
B27 (FDD 800)
B28 (FDD 700)
B31 (FDD 450)
B66 (FDD 1700 / AWS-3)
B72 (FDD 450)
B85 (FDD 700)
B87 (FDD 410)
B88 (FDD 410)
GSM/EDGE Bands
B2 (1900)
B3 (1800)
B5 (850)
B8 (900)
Max DL Speed
0.589 Mbps
Max UL Speed
1.119 Mbps
GNSS
Yes
GNSS technology
GPS
GLONASS
Galileo
BeiDou
Antenna Connectors
IPEX MHF/U.FL
Certification
RoHS
REACH
CE RED
GCF
Operating Temperature Range
-40 °C – 85 °C
Chipset
Qualcomm
MDM9205
Data Interface
Serial / UART
GPIO
ADC
SPI
USB 2.0
I2C
Driver Support
Linux
MIMO (Multiple-Input Multiple-Output)
No
GPIO
Yes
Size
50.95x31x4.95 mm
Datasheet for SIMCom SIM7070 mPCIe

Download

Uploaded at
2020-05-27 10:16:51
Last updated
2020-05-27 10:16:51
Version
2020.03
